Thermobodenplatte


Energiesparende Bodenplatten nach DIN bieten Ihnen höchste Qualität bis ins kleinste Detail. Wir wissen, dass unsere Bauweise mit gut isolierten, soliden und robusten Bodenplatten für Sie als Kunde ein unschlagbarer Vorteil ist (Energieersparnis). Der Bau Ihres Eigenheims ist vielleicht die größte Investition Ihres Lebens, deshalb liegt uns viel daran, dass Sie mit uns zufrieden sind. Zufrieden mit uns und unseren Bodenplatten, bei denen immer die Qualität im Vordergrund steht. Sie haben die Wahl!

  • Thermobodenplatte nach DIN mit integrierter Fußbodenheizung

  • Abwasser-/Frischwasserleitungen sind bereits in der Bodenplatte eingelassen

  • Estrich nicht mehr erforderlich!

  • Höchste Genauigkeit durch Lasereinbau

  • Oberfläche Bodenplatte ist bereits fertig für Bodenbelagsarbeiten

  • Keine Nässe- und Schimmelproblematik

  • U-Wert ca. 0,17 (U-Wert 0,10 ebenfalls möglich)

  • Auch für zweieinhalbgeschossige Häuser in Massivbauweise

  • Statik und Heizkreisverteiler sind bereits im Grundpreis enthalten

(Steuer- und Regeltechnik, Stellantriebe und Thermostate können auf Anfrage angeboten werden)

Bauablauf der Thermobodenplatte

  • Erstellen des Kiesbettes und Verlegen der Leerrohre für Medien (Telefon, Gas, Strom etc.), der Abwasserleitungen, des Potentialausgleichs und der Frostschürze

  • Verdichten des Unterbaus, Feinnivellierung, Auslegen der Kantenelemente

  • Auslegen der Flächendämmung - zwei Lagen im Verbund - je Schicht z. B. 100 mm

  • Einbringen der nach DIN zugelassenen Sperrbahn

  • Einmessung der Aussparungen für tragende Wandkonstruktionen

  • Verlegen der Kalt- und Warmwasserleitungen in PE-RT-Rohr sowie der Heizschlangen (je Raum ein separater Kreislauf), auslegen der Bewehrung lt. Plan des Statikers

  • Laserunterstütztes Gießen, Vibrieren und Glätten des Betons, Betongüte: C20/25, 16er Korn (nach Statik)

  • Nachglätten des Betons mit einem Flügelglätter. Bei schlechter Witterung wird die Fläche mit einem Handglätter abgezogen. Estrich ist nicht mehr erforderlich. Nach DIN 18202 ist eine Ebenheitsabweichung in der Oberfläche bis 10 mm auf 4 mm möglich. Eine Beratung durch Ihren Fußbodenleger bzgl. des Einbringens von Ausgleichmasse ist vor den Verlegearbeiten zu empfehlen.

Bauablauf

Abtrag des Mutterbodens

Erste Lage

Zweite Dämmlage

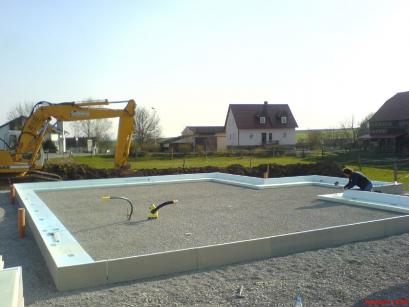

Nach dem Abtrag des Mutterbodens, der Verlegung aller Leitungen und Rohre sowie dem Aufbringen der Frostschutzschicht werden die Randelemente verlegt. Ihr Außenschild ist oberflächenfertig.

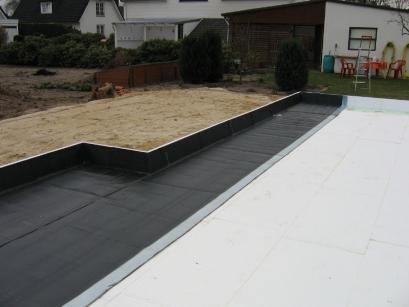

Die erste Lage besteht aus XPSN-V-L Platten, auf denen später die tragenden Außen- und Innenwände stehen werden. In der Fläche wird Perimeter-Material mit Zulassung eingesetzt. Zwischen erster und zweiter Lage der insgesamt 200 mm dicken Dämmung wird eine Sperrbahn im Sinne der DIN 18195 als Feuchtesperre eingelegt.

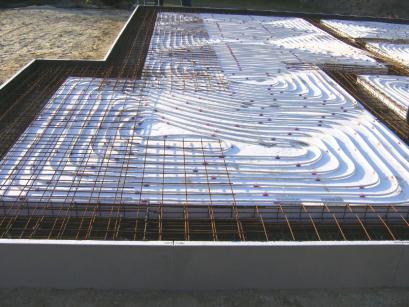

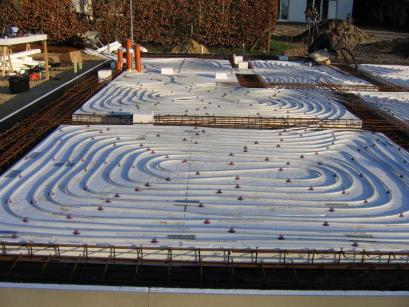

Auf der zweiten Dämmlage werden nun nach Plan alle Heizkreise der Flächenheizung sowie die Kalt- und Warmwasserleitungen, hier als Metallverbundrohr, verlegt.

Bewehrung

Betoniervorgang

Fertig für den Rohbau

Es folgt die Bewehrung laut Statik. Danach kann mit dem Gießen der Betonplatte begonnen werden. Die Kanten- und Schalelemente geben dabei das Höhenmaß vor.

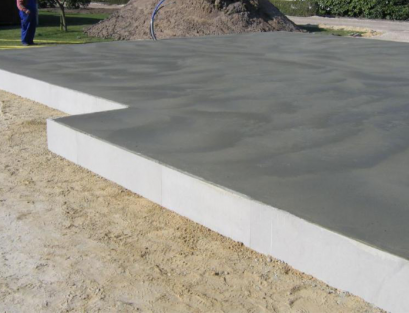

Der Betoniervorgang wird per Lasertechnik überprüft. Nach einer Trocknungszeit von 3 bis 5 Stunden kann mit einem Flügelglätter geglättet werden. Nach drei Tagen geht der Rohbau los.

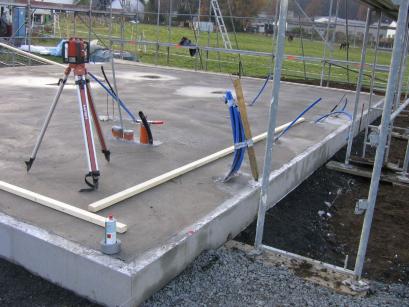

Der Rohbau kann beginnen.


Ab 01. Januar 2016 gilt die neue Energieeinsparverordnung (EnEv 2016). Diese Verordnung erhöht den Energetischen Standard für Neubauten, sowohl für Wohn- als auch für Nichtwohngebäude.

Der Energiepass beurteilt das Gebäude energietechnisch. Die Grundlage bildet der Primärenergiebedarf. Dieser wird beeinflusst durch den baulichen und heizungstechnischen Energiestandard. Demnach ist bereits die Bodenplatte Ihres Hauses von großer Bedeutung.

  • Die Bowatech-Thermobodenplatte schützt Ihr Eigenheim vor Schimmel und Kälte.

  • Unsere Thermobodenplatten bieten Ihnen schwedisches Knowhow mit deutscher Qualität.

  • Der Ursprung der wärmegedämmten Bodenplatten liegt in Schweden bei der Firma Dorocell

  • Unsere Bodenplatten haben eine hohe Oberflächenqualität

  • Sind allergikerfreundlich

  • Bieten eine große Zeiteinsparung in der Bauphase

  • Zeichnen sich durch hochwertige Qualität und zugelassene Dämmstoffe aus

  • Die ersten Thermo-Bodenplatten mit einem U-Wert von 0,17 wurden schon 1968 gebaut. Diese Bauweise wurde erstmals 1990 in Deutschland eingeführt. Aus Überzeugung hat Bowatech dieses System übernommen.

  • Der Einsatz von frostunempfindlichem Material unterhalb der Thermobodenplatte macht das aufwendige Betonieren von Streifenfundamenten überflüssig.

  • Die Verwendung einer Thermobodenplatte ist vor allem bei einem hocheffizienten Passivhaus ein MUSS! Bedingt durch die Bauart, kann man bei sämtlichen Fertighäusern sowie Massivhäusern Thermobodenplatten oder hochgedämmte Bodenplatten verwenden, wenn diese nicht auf einem Fertigkeller gebaut werden.

  • Wärmegedämmte Bodenplatte mit integrierter Niedertemperatur - Betonkernaktivierung

  • Abwasser- und Trinkwasserleitungen sind bereits in der Bodenplatte integriert

  • Keine Dehnungsfuge (bei Fliesenbelag sehr wichtig)

  • Höchste Genauigkeit durch Lasereinbau

  • Oberflächenplatte ist sofort fertig für Bodenbelagsarbeiten

  • Keine Nässe und Schimmelprobleme

  • U-Wert 0,17 W/m² (Passivhaus 0,10 W/m² möglich)

  • Wahlweise für Massivhaus, Fertighaus, Gewerbe oder Blockhaus bis 2,5 geschossig

  • Enorme Zeiteinsparung beim Weiterbau, da Estrich nicht erforderlich ist

  • Bauzeit der Bodenplatte 2 – 5 Tage je nach Größe und Form

  • Statik und Heizkreisverteiler sind bereits im Grundpreis enthalten

  • Steuer- & Regeltechnik, Stellantriebe sowie Thermostate können auf Anfrage angeboten werden

Folgende Unterlagen benötigen wir

  • Grundriss vom EG und OG

  • Lastenberechnung

  • Statik Ihres Bauvorhabens

  • sowie einen Lageplan vom Grundstück

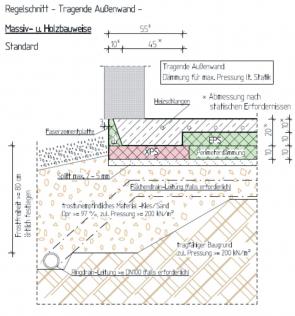

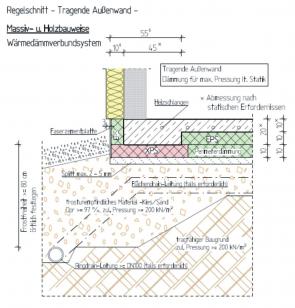

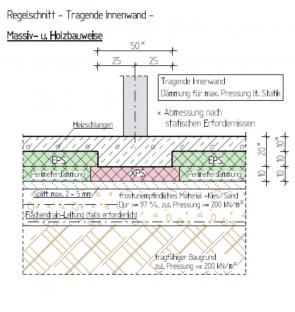

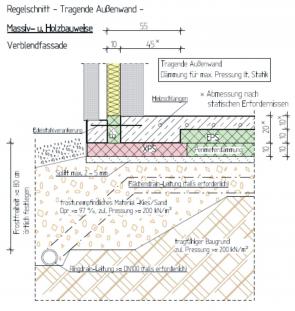

Rufen Sie uns doch einfach mal an. Sie erhalten dann eine nette, kompetente Auskunft sowie ein schriftliches Angebot für Ihr Bauvorhaben. Detailzeichnungen sowie Schnitte finden Sie auf unserer Homepage.

Wir freuen uns auf Ihre Anfrage.
